מערכת MTM עבור ביצוע מערכות ביוב תת קרקעיות חדשות ולשיקום מערכות פגומות.

ציוד מתקדם להתקנת קווי גרביטציה באמצעות טכנולוגיה מתקדמת של דחיקה מבוקרת ומדוייקת.

ללא חפירה באדמה!

יישום

התקנת קווי הולכה חדשים

תהליך הקמת קווי הולכה חדשים מתבצע בשלבים הבאים:

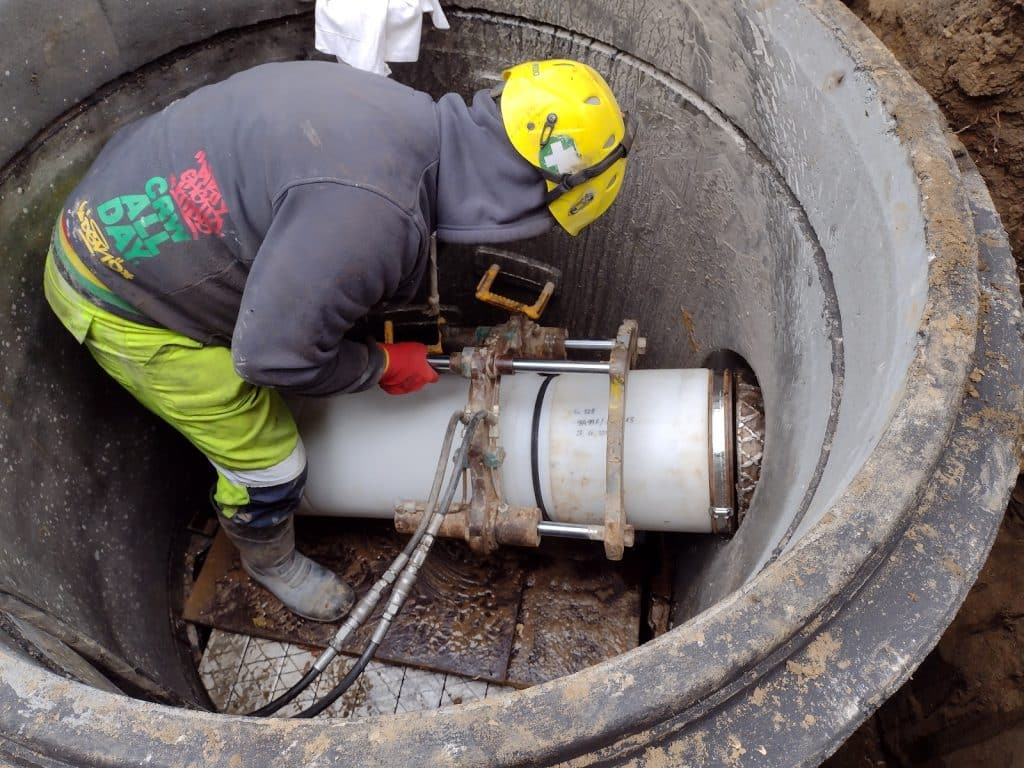

הציוד מותקן בתא הבקרה הראשון.
מבוצע פיילוט לכיוון תא הבקרה המשמש כתא מטרה.

הפיילוט יושלם כאשר ראש המקדח מגיע לתא המטרה. לאחר מכן, באמצעות קצה הראש ומקדח כוס, קודחים פתח בקיר התא, דרכו יותקן הצינור.

שיקום מתקנים קיימים

הטכנולוגיה מאפשרת לשקם ולנקות את הצנרת הקיימת ללא צורך בפגיעה נוספת בפני השטח, בדומה לשיטת הניפוץ ההידרוסטטי. הפתרון מיושם בכל מקום בו נדרשת התערבות דחופה. למשל, במקרה של תקלה במרחבים עירוניים צפופים, שם הפרעה לתשתית הקיימת תביא לעלויות גבוהות ותפריע מאוד לסביבה. המתקן הפגום ממולא בחומר המילוי המוחדר בהזרקה והקידוח מבוצע באותו האופן של ביצוע תשתית חדשה ללא חפירה באדמה.

טכנולוגיה פורצת דרך

טכנולוגיית Gravity Drilling תוך שימוש בציוד MTM 1200/1500 Gravitational Drilling, מאפשרת התקנת מערכות מים וביוב ללא צורך בחפירה באדמה. השימוש בטכנולוגיה זו רלוונטי במיוחד כאשר יש צורך להתקין קווים בין תאי הביוב קיימים במערך עירוני צפוף או בתוואי שאינו מאפשר התקנה באמצעים קונבנציונליים.

הממדים הקטנים של הציוד מאפשרים להחדיר אותו דרך מכסה ביוב בגודל סטנדרטי של 60 ס"מ ולהתקין אותו בתאי בקרה נפוצים בגדלים 125 ס"מ ומעלה.

ההתקנה של קווי תשתיות בין תאי הבקרה בממדים ובגדלים לא סטנדרטיים אפשרית גם באמצעות שימוש בתא טרומי נייד ובמתאמים בהם מותקן הציוד.

כמו כן, ניתן לבצע התקנה בתאי בקרה בעלי חוזק מבני נמוך. טכנולוגיית Gravity Drilling מאפשרת את התקנת הצנרת ללא תלות בתנאי הקרקע ובעומקן, גם נוכחות של מי תהום אינה מהווה מכשול. מערכת המיקום המדויקת ומערכת בקרת ראש הקידוח החדשנית מאפשרות לבצע את ההתקנה בדיוק הגבוה ביותר, כ -0.2%.

לרוב, משמש הציוד הנ"ל לביצוע התקנות בין תאי בקרה בקוטר 125 ס"מ ומעלה הנפוצים באזורים עירוניים צפופים.

הציוד שלנו

הציוד MTM 1200/1500 Gravitational Drilling החדשני שלנו מאפשר רמת דיוק גבוהה במיוחד בעת ביצוע התקנות תשתיות זורמים.
הטכנולוגיה אינה דורשת חפירת בורות ומאפשרת קידוח בכל תנאי הקרקע, גם בנוכחות מי תהום.

יתרונות

מידות קטנות - התקנת הציוד דרך פתח ביוב סטנדרטי בקוטר 60 ס"מ.
ללא חפירה באדמה - הביצוע מתחיל ומסתיים בתוך תאי הבקרה, (קיימים או חדשים).
דיוק - התקנה עם דיוק של 0.2%, הודות למערכות איתור ושליטה מרחוק.
אין צורך בניקוז - התקנה במקומות בהם יש מי תהום.

ביצוע בכל עומק - התקנה בתחתית תא הבקרה או ממש מתחת למכסה תא הבקרה.
אין צורך לעצור או להסית את הזרימה בתשתיות הקיימות- עבודה על ומתוך תאי בקרה פעילים.
עבודה בתאי בקרה בעלי חוזק מבני נמוך - התקנת מתקנים מכל סוג.

הציוד כולל סט מערכת MTM קומפקטית בתוך מכולה או סט המותאם להתקנה בתוך משאית קיימת.

הערכה כוללת

MTM

כוח דחיפה מקסימלי: 90 קילו טון
כוח משיכה מקסימלי: 90 קילו טון
מהלך: 670 מ"מ
מהירות הזנה: 50 מ"מ/שנייה

מעמד אחסנה והובלה ל- MTM

מאפשר הובלה בטוחה של הציוד ומחבר את רכיביו.

טבעות הרכבה

הטבעות הסטנדרטיות מיועדות להרכבת המכונה בתא בקרה סטנדרטי בקוטר 125 ס"מ עם אפשרות להתאמת הגודל (במקרה של תא בקרה החורג מהקוטרים הסטנדרטיים). קיימים מתאמים לתאי בקרה בקוטר 150ס"מ, 180 ס"מ ומתאמים לתאים ריבועיים ו/או מלבניים.

יחידה הידראולית

נשלטת מרחוק ע"י שלט רחוק הכלול בערכה וניתן לתכנות, מנוע דיזל עם משאבה אחת, וסת אחד ומפיצים בעלי בקרה פרופורציונלית המפעילים את כל הפונקציות של הציוד ואת מערכת שטיפת הבנטוניט.

ערכת צינורות הידראוליים

סט של צינורות הידראוליים מקשרים לכל רכיבי מערכת הקידוח, כולל התוף הממונע והנשלט מרחוק.

משדר לשליטה מרחוק

מערכת ה- MTM מצוידת במשדר רדיו לשליטה מרחוק, אטום למים ניתן לתכנות ומאפשר שליטה על כל תהליך הקידוח.

יחידת שטיפת בנטוניט

מופעלת על ידי יחידת הכוח ההידראולית, וכוללת מיכל ערבוב, יחידה משולבת לשטיפת המערכת ומיכל לנוזל הקידוח.

מוטות קידוח

ערכה בסיסית כוללת 36 מוטות קידוח.

ראש מקדח עם מערכת איתור

ראש מוט מקדח במידות 76X870 מ"מ עם שסתום חד צדדי וסנפיר בקרה.

ערכת מקדחות

הערכה כוללת מגוון ראשים עבור טווח הקוטרים של צינורות מודולריים ייעודיים.

מקדחות גרעין

ערכת מקדחות גרעין (מקדחי כוס לבטון), לקידוח דפנות תאי הבקרה.

מערכת איטום מים

מערכת איטום המים מאפשרת קידוח במקומות בהם ישנם מי תהום ומייצבת את המוטות.

צנרת

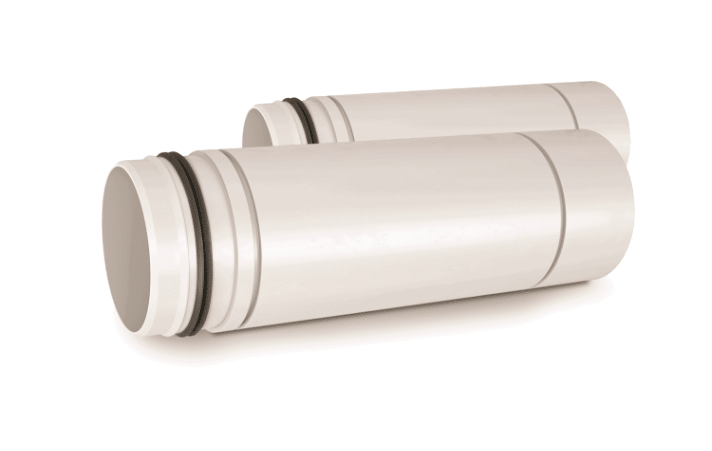

אנו ממליצים על מודולי צינורות להקמת צינורות באמצעות טכנולוגיית Gravity Drilling, במיוחד במקומות בהם קיים מרחב התקנה מוגבל. מודולי צינורות אלו עשויים פוליפרופילן (PP)כאשר הייצור נעשה בשיטת ההזרקה. פוליפרופילן (PP) הוא חומר בעל עמידות גבוהה בפני כימיקלים. צינורות עשויים PP עמידים בפני pH 2 – 12 , וקורוזיה הנגרמת על ידי מקורות מים כגון ביוב עירוני, מי גשמים, מי שטח ומי תהום.

פרוייקטים אחרונים

הפרויקטים האחרונים שבוצעו באמצעות הטכנולוגיה שלנו
